雷达物位计的安装要求

2022-06-27 11:22
568次

雷达物位计可以实现非接触测量和接触测量,具有测量精度高、抗干扰能力强的优点,因此在越来越多的领域得到广泛应用。但如果安装位置不合理,会造成干扰回波,使仪器测量不稳定或不准确。此时需要重新定位,优化雷达回波质量,降低干扰回波对测量的影响。可见,雷达物位计的安装位置直接影响测量结果的稳定性和可靠性。那么,雷达物位计的安装有什么要求呢?



  由于雷达波在空气中呈直线传播,雷达物位计选择的安装位置应准确地将雷达波反射回雷达天线,以减少干扰物反射的干扰波,使雷达物位计正确地反映真实的物位。一般来说,在实际应用中,雷达物位计探头的安装有以下要求:



   1、在安装雷达料位计时,应避开振动、高压清洗及横向负载安装,以免仪表受损。

     2、雷达料位计在安装时应尽可能避开进料口,以免下落的物料干扰测量回波影响测量。

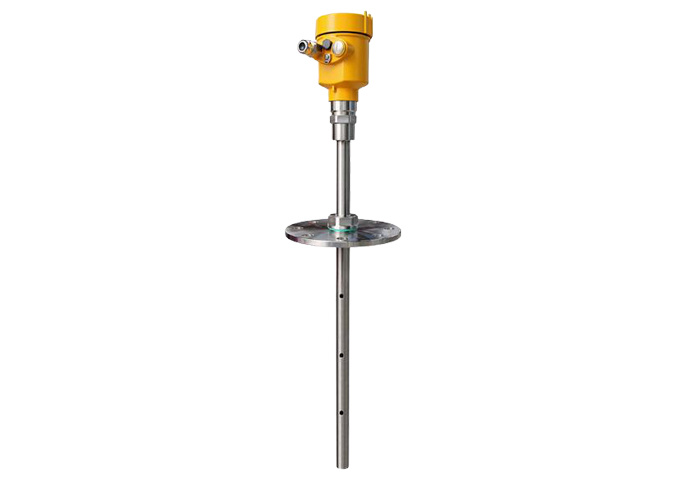

     3、安装雷达料位计时,应尽量避免将仪表在有强涡流处安装。若现场有搅拌或很强的化学反应等,采用导波管或旁通管进行测量。

   4、为免回波丢失,不应将雷达料位计在拱形顶罐或卧罐的中心位置安装。


   5、雷达料位计的安装位置在容器半径的1/2处,能够有效防止罐壁上所装仪表产生干扰回波。


   6、安装雷达料位计时,为使雷达波尽可能反射回去,以减少能量损失,应确保探头发射的波束与物料表面尽量垂直,同时应考虑物料堆存安息角。


   7、采用加接管安装时,为减少加接管产生的干扰回波,天线轴线应垂直于物料表面。


  8、当雷达料位计安装于锥型底部的槽罐时,应注意将天线对准槽底,这虽会带来一定的测量误差,但可实现对料位的完整测量,并克服锥型底引起的虚假回波。


  9、安装雷达料位计时,应避免有造成虚假反射的物体处于发射角内,尤其应注意避免阻碍物体(如梯子、横管或填充流等)在距离天线最近的1/3锥形发射区内,因为障碍越近,虚假发射信号越强。


  10、为保证足够的回波,同时避免接管末端的强反射,喇叭天线末端要保证伸进容器内至少10mm。


  11、为免探头积尘进而对测量造成影响,在测量粉尘浓度较大且物料湿度较大场合的料位时,应加装防尘罩或吹扫装置。

  12、为对高料位进行有效检测,探头与料面的距离应不小于1米,同时探头天线末端应能够伸出容器接管。
