电容式物位计工作原理及结构

2022-06-27 11:32
548次

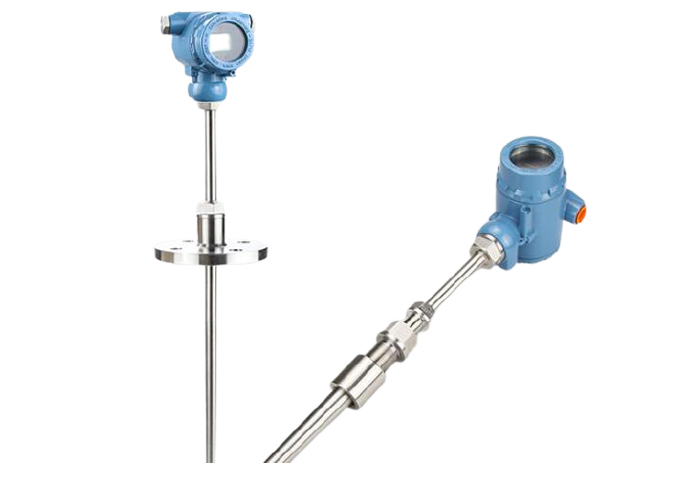

电容式物位计是一种新型物位测量仪表,“导纳”为电学中阻抗的倒数,它由阻性成分、容性成分、感性成分综合而成,而“射频”即高频,因此射频导纳技术可以理解为用高频测量导纳。


电容式物位计主要由检测部分和变送部分组成,检测部分包括探头、保护套外壳等;变送部分包括振荡缓冲电路、频率变换及挂料处理电路、误差修正放大器、信号解调器、调制驱动放大器、滤波阻尼环节、电压限制及电压电流转换电路等。


根据电桥原理,由于液位升高而增大的电容使电桥失去平衡,同时正比于电桥不平衡度的解调器输出电压,经滤波放大、输出阻尼、电压/电流转换后,输出与物位 成正比的4-20mA电流信号。


无论是射频电容式物位计或射频导纳物位计都能准确测量介质的物位,但与普通射频电容式物位计相比,射频导纳物位计更适合测量料位,因为它可以较好地处理挂料对料位测量的影响。



存放强导电性物料的容器,由于物料是导电的,接地点可以被认为在探头绝缘层的表面,对变送器探头来说仅表现为1只纯电容;随着容器排料,探杆上会产生挂料,而挂料具有阻抗,导致以前的纯电容现在变成了由电容和电阻组成的复阻抗,从而引起测量误差,这是由于挂料的电阻远大于液体中的电阻而造成的,这种由电阻和电容组合而成的复合信号称之为导纳。射频导纳物位计增加了2个电路来解决检测探头挂料问题。
