电容式物位计在使用中你所不知道的注意事项

2022-06-27 11:20
369次

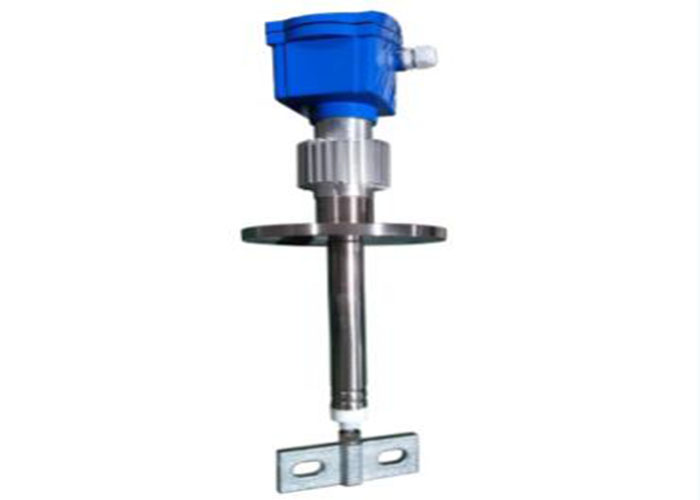

电容式物位计结构简单,安装简便,测量范围广既可以测量液位也可以测量粉末料位。对应不同的测量介质,需要选择相对应的正确型号的电容式物位计


当测量导电性好的液体介质时,导电体容器和液体形成了电容器的其中一个电极,而被绝缘管包裹的金属插入电极则作为电容器的另外一个电极。这三种共同组成了一个圆筒形电容器。当容器材质为非导电体时,则需要加装一根接地电极,为保证电容式物位计测量的准确性,两个电极中的一个需要可靠接地。

当测量不导电的液位时,当用于较稀的非导电液体(如轻油等)时,可采用一金属电极,外部同轴套上一金属管,相互绝缘固定,以被测介质为中间绝缘物质构成同轴套筒形电容器。

(3)当测量粉状非导电固体料位和粘滞性非导电液体液位时,可采用金属电极直接插入圆筒型容器的中心,将仪表地线与容器相连,以容器作为外电极,料或液体作为绝缘介质构成圆筒型电容器。

所以应根据现场实际情况,即被测介质的性质(导电特性、粘滞性)、容器类型(规则/非规则金属罐、规则/非规则非金属罐),选择合适的电容物位计。

2、应用中常见故障的处理

如果电容式物位计选型正确、安装合理,一般很少出现故障,因此选型和安装时应注意:

(1)介质的介电常数应稳定(对于非导电介质);

(2)对于软缆型传感器,安装时需考虑传感器周围均衡,应远离爬梯等;

(3)安装时应远离设备出入口;

(4)同轴型传感器应防堵。

常见故障有二种:

(1)传感器漏电(对于导电介质用传感器,绝缘层磨损时会漏电);

(2)电路损坏。

判定方法:

(1)用万用表电阻档测量传感器引线与大地间电阻,若阻值无限大,则传感器不漏电;否则传感器漏电需更换。

(2)将传感器断电,拆掉传感器引线,通电用手触摸电路传感器端子,同时观察输出电流:若电流有变化,则电路板没有损坏;否则电路板损坏,需更换。

如果被测介质是导电的粘滞性介质,当液位下降时,由于电极套管上仍粘附一层被测介质,因此会造成虚假的液位指示,在这种情况下应定期清洗探头。而在测量粘滞性非导电液体时,当液位下降后,光电极上会附上一薄层介质,但这不影响仪表的正常测量。

3、标定方法

(1)如果现场条件好、液面可以随意调整,那么先使液面下降至零点,调整零点电位器使显示仪表指示0%,电流输出为4mA;使液面上升至满点,调整量程电位器使显示仪表指示满量程,电流输出为20mA。重复上述调整步骤,直到零满位准确为止。

(2)如果不可能重复进行现场设备液位排空和满位的调整,则采用传感器提升方法。

假设安装时液面高度为h1,将传感器提起△h,从公式△h/h=(I1-I2)/16计算出I2。其中h为满量程时液面高度;I1为液面高度为h1的电流输出;I2为液面提起△h的电流输出。调整传感器量程电位器使输出电流为I2。

放回传感器,根据h1/h=(I-4)/16计算I值,其中I为液面高度为h1时的电流输出。调整传感器零点电位器,使输出电流为I值。至此标定结束。

三、结论

电容式物位计适用于各种导电、非导电液体的液位或粘性料位的远距离连续测量和指示,也可以和其它电动仪表配套使用,以实现液位或料位的自动记录、调节和检控。其亦可用于导电和非导电液体之间及二种介电常数不同的非导电液体之间的界面测量。电容物位计合理的选型与正确的接地是其实现准确测量以及正常运行的前提。
